[Easy Mesh] RT 네트워크 구축하기

메인 공유기의 Easy Mesh 기본설정에서 와이파이 이름·암호를 정하고 Controller mode (RT)를 켠 뒤, Easy Mesh 관리툴에서 유선 또는 WPS로 에이전트를 추가하면 됩니다.

Easy Mesh RT는 펌웨어 15.04.2 버전부터 정식 배포되었으며, Easy Mesh RT를 지원하는 리얼텍 칩셋 공유기·AP에서 펌웨어를 업그레이드한 뒤 사용할 수 있습니다. [펌웨어 자동 업그레이드]

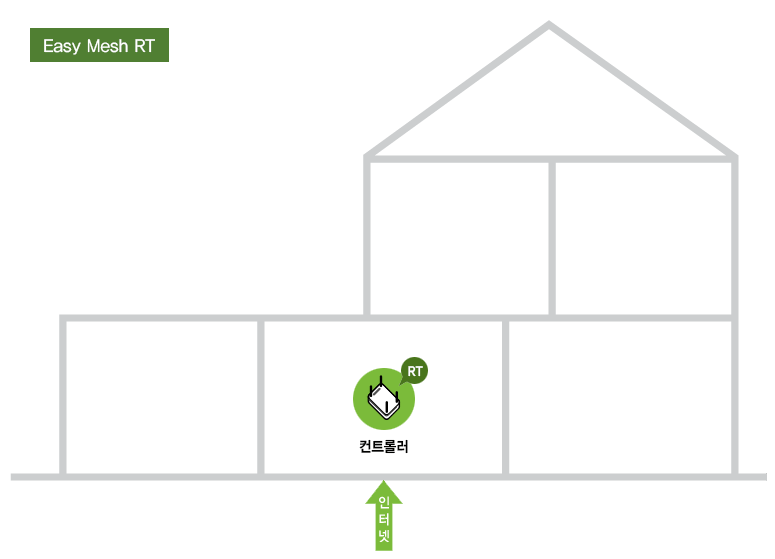

Easy Mesh RT는 리얼텍 칩셋 공유기들을 그물망처럼 연결하는 기술로, 최대 4대(컨트롤러 1 + 에이전트 3)를 하나의 와이파이 이름(SSID)으로 묶어 넓은 공간에서도 빠르고 안정적인 와이파이를 쓸 수 있게 합니다.

• 중앙 제어와 인터넷 연결을 맡는 컨트롤러 1대와 여기에 연결된 에이전트로 구성됩니다.
• 리얼텍 공유기는 Full Mesh 버전으로 동작해 컨트롤러, 에이전트, 무선 백홀 등 모든 메시 기능을 지원합니다.
• 에이전트는 최대 3대, 스테이션(단말)은 최대 64대까지 연결할 수 있습니다.
• Easy Mesh RT는 기존 Easy Mesh 네트워크와 함께 연결할 수 없습니다.

STEP 1컨트롤러 설정

컨트롤러는 메시 네트워크의 메인 공유기로, 중앙 제어와 인터넷 연결을 담당합니다.

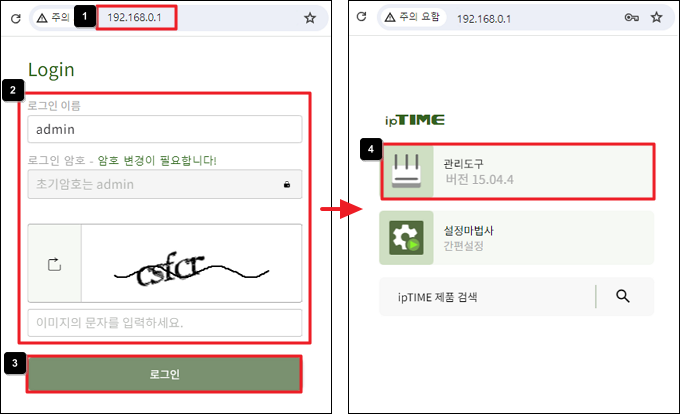

1. 공유기에 유선 또는 무선으로 연결된 PC의 인터넷 주소 창에 http://192.168.0.1을 입력하고, 로그인 이름·암호·보안문자를 입력해 [로그인] › [관리도구]를 누릅니다. 접속되지 않으면 ipTIME 검색기를 이용해 보세요.

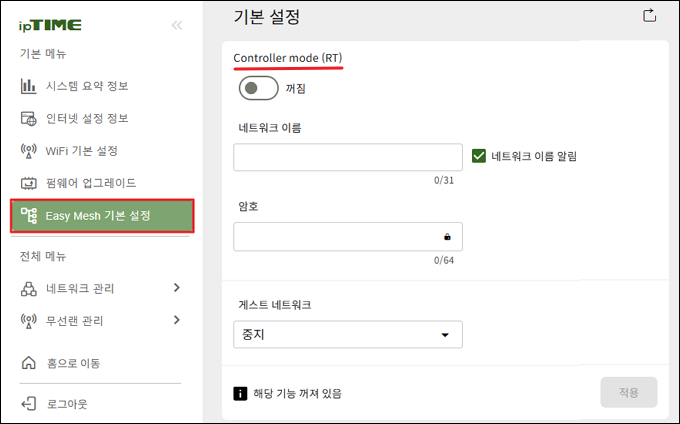

2. [Easy Mesh 기본설정] 메뉴로 이동합니다.

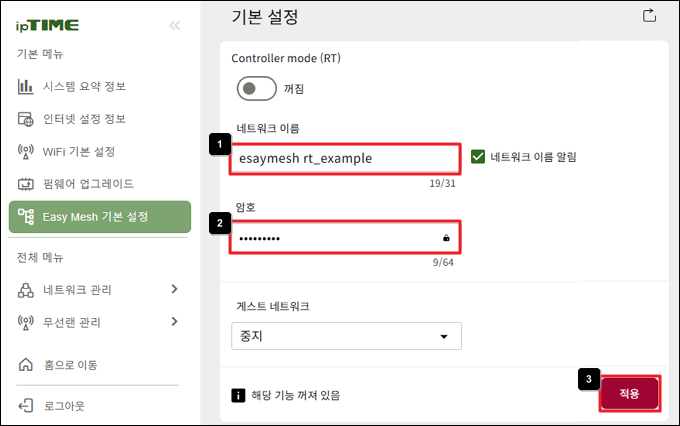

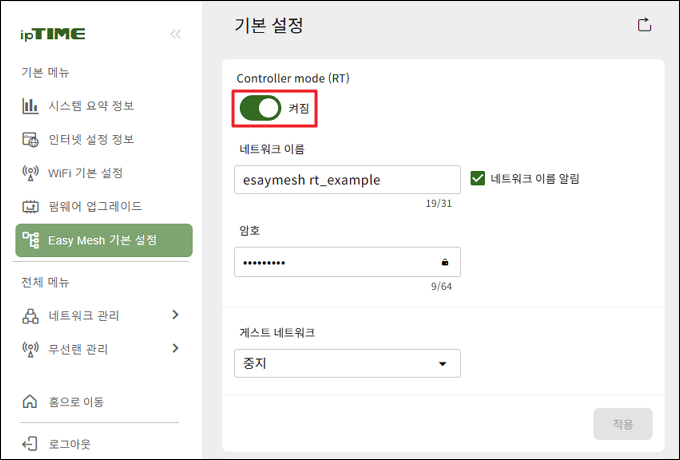

3. 네트워크 이름(와이파이 이름, 예: easymesh rt_example)과 암호(8자 이상)를 입력하고 [적용]을 누릅니다.

4. Controller mode (RT)를 켜짐으로 바꿉니다.

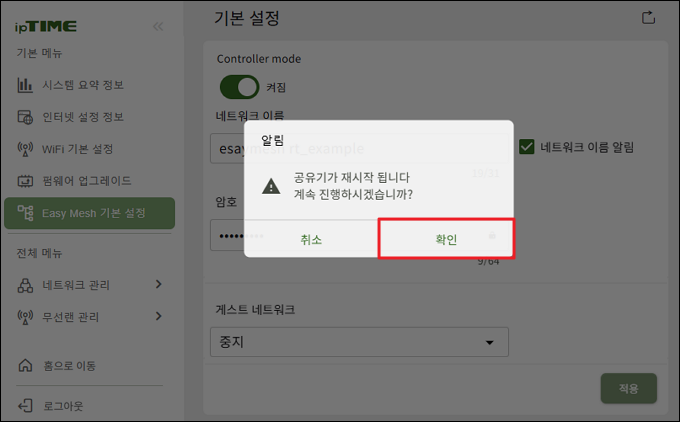

5. ‘공유기가 재시작 됩니다.’ 알림에서 [확인]을 누릅니다.

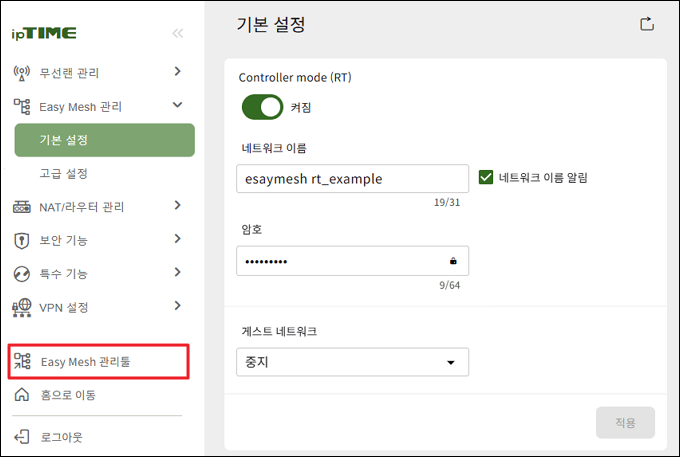

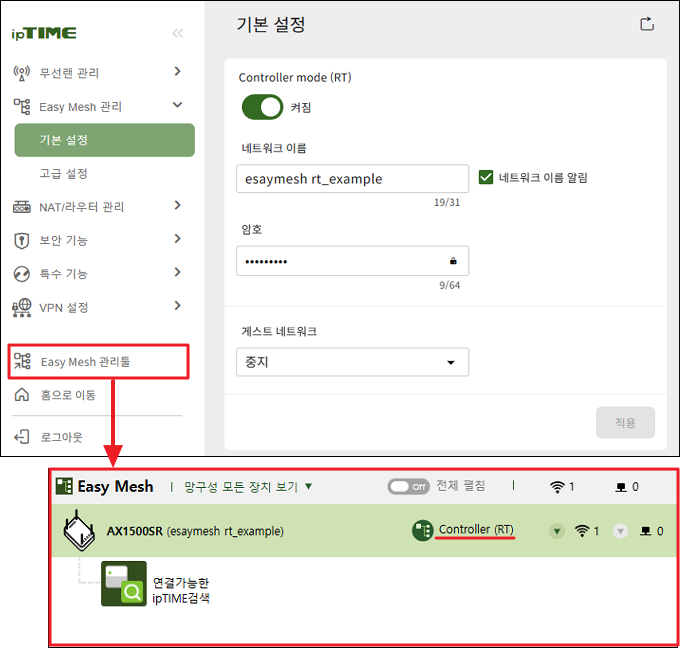

6. 컨트롤러 설정이 끝나면 왼쪽 아래에 생긴 [Easy Mesh 관리툴] 메뉴로 들어갑니다.

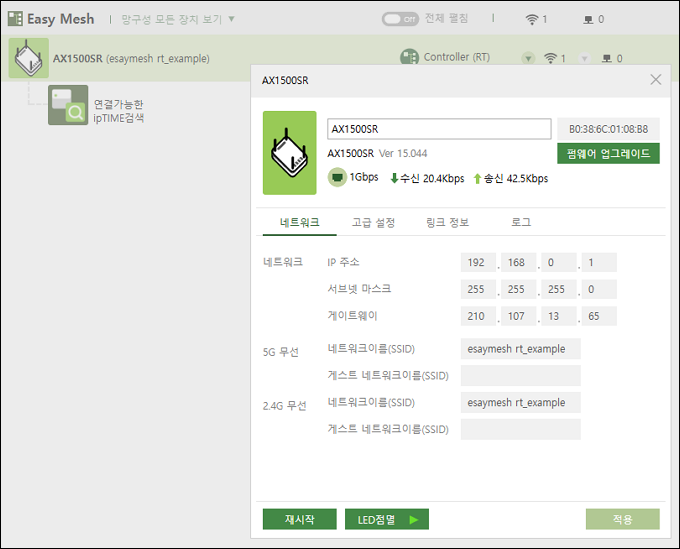

7. Easy Mesh 관리툴에서 에이전트 추가, 단말 연결 상태, 펌웨어 업그레이드 등 메시 네트워크 전체를 관리할 수 있습니다.

STEP 2에이전트 추가

에이전트는 컨트롤러 아래에서 메시 네트워크를 이루는 서브 공유기입니다. Easy Mesh RT를 지원하는 리얼텍 계열 제품을 에이전트로 추가할 수 있으며, 컨트롤러와 유선 또는 무선으로 연결합니다.

방법 A. 유선 에이전트

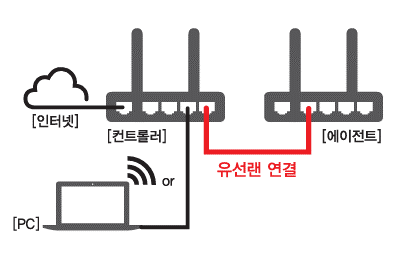

1. 컨트롤러의 LAN 포트(주황색)와 에이전트로 쓸 공유기의 LAN 포트(주황색)를 랜선으로 연결합니다.

2. 컨트롤러 관리 화면에서 [Easy Mesh 관리툴]을 실행합니다.

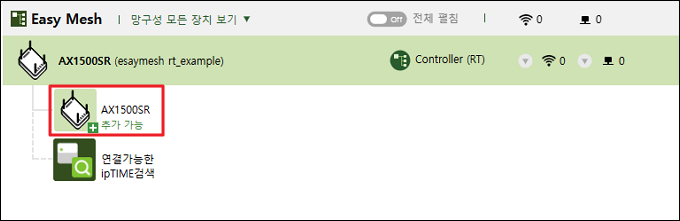

3. 유선으로 연결한 공유기가 보이면 눌러 에이전트로 추가합니다.

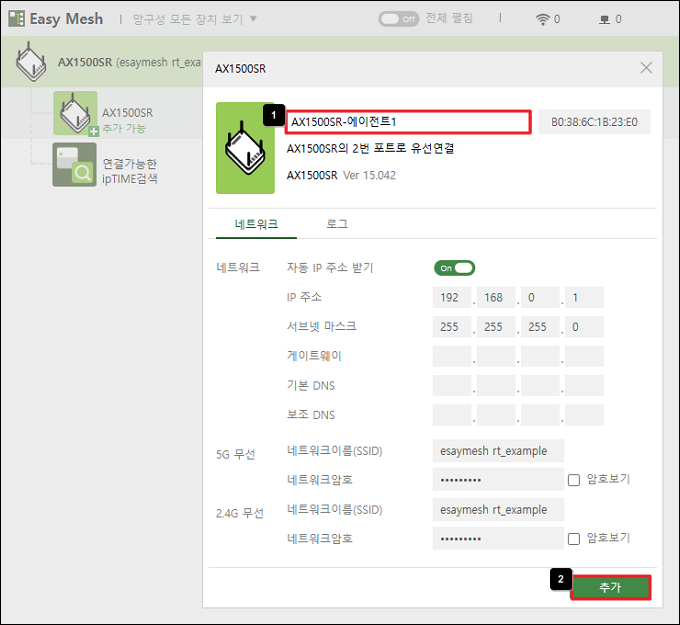

4. 에이전트 닉네임(구분용 이름)을 입력하고 [추가]를 누릅니다.

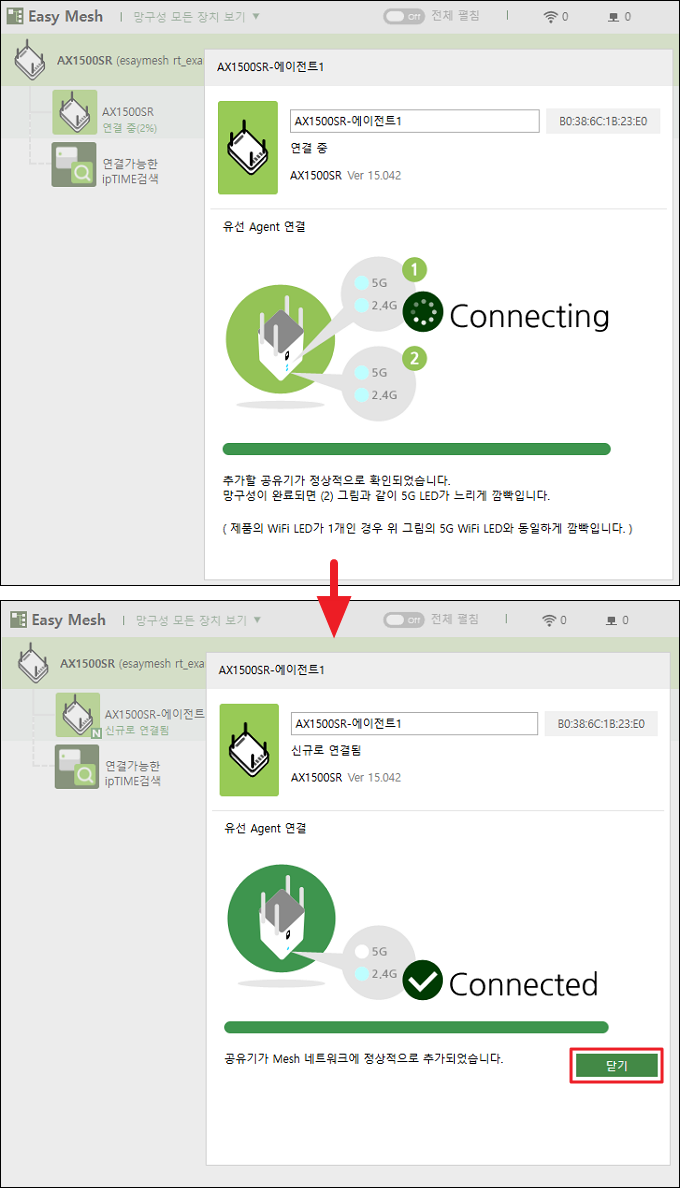

5. Connected 메시지가 표시되면 유선 에이전트 추가가 끝납니다.

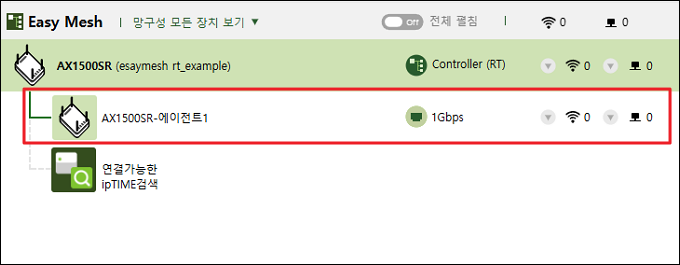

6. 추가된 유선 에이전트를 확인합니다. 유선 에이전트는 실선으로 표시됩니다.

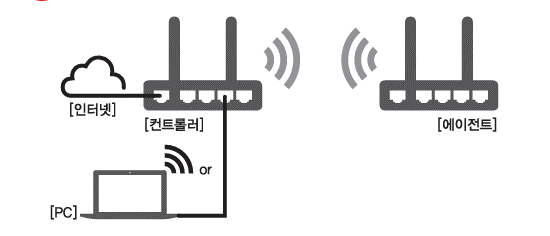

방법 B. 무선 에이전트 (WPS)

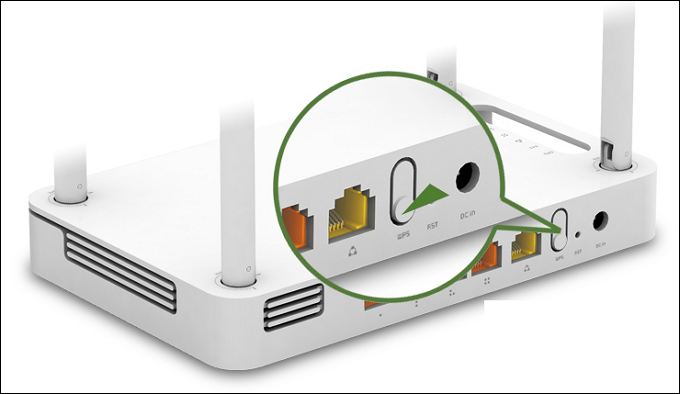

1. 컨트롤러와 무선 에이전트 공유기에서 각각 WPS 버튼을 누릅니다. WPS가 동작하면 Wi-Fi LED가 빠르게 깜빡입니다.

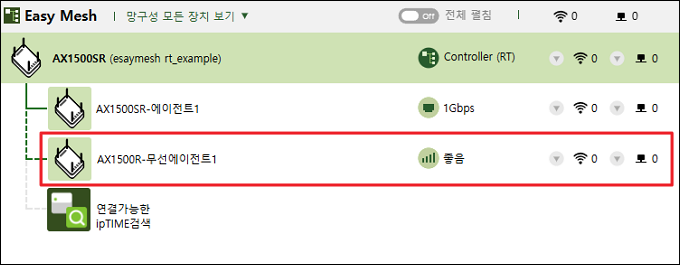

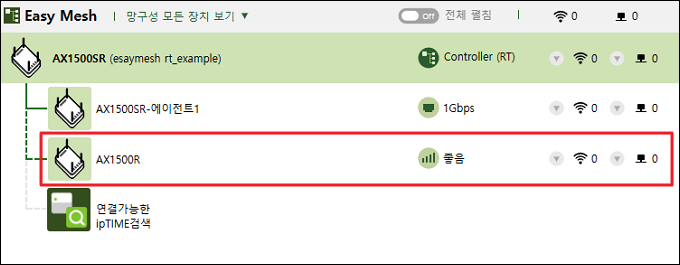

2. 2~3분 뒤 컨트롤러의 [Easy Mesh 관리툴]에서 무선 에이전트가 추가된 것을 확인합니다. 무선 에이전트는 점선으로 표시됩니다.

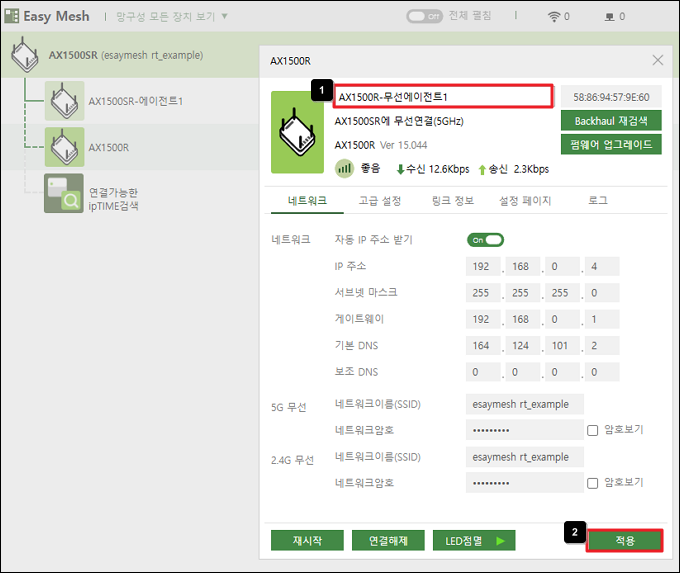

3. 추가된 무선 에이전트를 누르면 닉네임, IP 주소 등을 바꿀 수 있습니다.

4. 바꾼 닉네임으로 표시되는 것을 확인합니다.
